電磁流量計作為當前技術條件支持下應用廣泛的流量計之一，自身檢定合格的基礎上，仍然會出現一定的計量誤差。為了在實踐工作中縮小這一誤差，提高電磁流量計的正確性，本文展開如下分析。
1、電磁流量計的準確選型
首先，需要實現對電磁流量計傳感器口徑的合理選擇：這一指標的選擇將對流體在管道中的流速大小產生決定性影響，同時也會對輸出電勢參數產生明顯影響。所以，在選擇電磁流量計的過程當中，并不是一定需要以連接工藝管道的口徑作為選擇指標，而應當根據實際的使用流量進行選擇。一般來說，在待安裝管道內部流體流動速度在1.5~3.0m/s區間情況下，傳感器的口徑需要與待安裝管道口徑保持一致，而在管道內部流體流動速度＜0.5m/s的情況下，則需要將儀表口徑控制在管道口徑以下標準。
其次，為了適應不同介質的測量條件，比如流體介質的溫度、壓力、腐蝕性、磨損性等要求，要選用不同的內襯、電極材料。若傾向于耐磨損性能，則多建議選擇聚氨酯橡膠材料，若傾向于耐腐性能，則傾向于選擇聚四氟乙烯材料。
2、電磁流量計合理安裝
首先，從安裝管路要求的角度上來說，同初始校核時的數據而言，電極平面狀態下的流速分布已開始呈現出一定的差異。在此過程中，造成特殊流速分布的最主要指標就在于傳感器上游管道連接件的配置水平。若出現管道安裝方面的問題與缺陷，可能導致電磁流量計在其正常使用過程當中發生較為明顯的量值偏移問題。同時，從工程實際應用的角度上來說，傳感器前后直管段的安裝需要確保流速能夠在中心軸的參照下呈完全對稱型分布關系。這對確保電磁流量計作業正確性而言有重要價值。
同時，值得注意的一點是：電磁流量計的正確性也可能受到測量管內導電流體電導率水平的影響。為了消除這一因素對電磁流量計正確性的不良影響，需要采取的措施為：若受到工程實際運行工況要求，需要在安裝有電磁流量計管道內部加入其他類型的介質，則介質對應的加入工作需要在電磁流量計安裝下游區段內進行。若受客觀因素影響，需要在上游加入介質，則需要盡量提高注入?yún)^(qū)域與電磁流量計安裝區域的間隔距離（基本控制要求為≥50*測量管道內徑），通過此種方式，確保在新介質加入下，流體經電磁流量計更加均勻與平穩。
在對電磁流量計進行安裝過程當中，需要確保流量計測量管內部充滿流動流體。主要依據在于：在電磁流量計對管道內部流量水平進行測量過程當中，所獲取的主要因素包括電機斷面面積以及電機平面流動速度這兩個方面。以上兩項指標之積則為電磁流量計最終所顯示測量數值。所以，電磁流量計測量管只有在滿管狀態下才能夠確保所獲取數據的準確可靠。在水平安裝電磁流量計的過程中，需要將流量計至于管道最底部。在此基礎之上，針對氣體-液體混合或固體-液體混合的管道而言，除需要按照以上方式進行安裝以外，還需要以傾斜姿態放置流量計，避免混項流當中的氣體或固體出現分離，影響測量的正確性。需要做好在電磁流量計安裝過沖當中接地以及接液方面的工作。在應用電磁流量計對管道內部流體流動速度進行測量的過程中，傳感器輸出信號與電極間所對應的電壓差水平處于均等狀態。

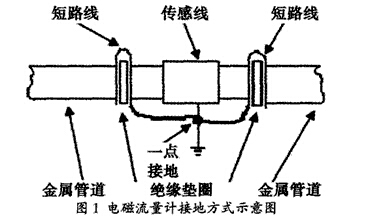

因此，為了確保流量計的平穩、可靠運行，就需要設置一個零電位的基準點作為參照。在此過沖中，接液處理的核心在于：將管道內部導電液體接地設置為零電位的基準點參照；而同時接地處理的核心則在于：避免電磁流量計在測量流體流速過程中受干擾影響，并對電磁流量計進行合理安全保護。與此同時，接地處理還能夠使靜電感應以電磁感應所可能誘發的噪聲電壓得到有效抑制，剔除對測量數據的干擾。通過對接地電阻水平的控制，使回路雜散電流壓降水平明顯降低，依賴于降低共模干擾電壓的方式，達到鞏固電磁流量計測量正確性的目的。具體接地方式如圖所示。
最后，在電磁流量計的安裝過沖當中，需要最大限度的擴大安裝區域與磁源或振動源的距離，通過接地連接的方式，提高計量的正確性。當前技術條件支持下，建議控制電磁流量計接地狀態下的電阻值≤100.0Ω單位。特別是針對有防爆要求以及防雷擊要求的電磁流量計而言，接地狀態下的電阻值控制標準應當為≤10.0Ω。
總結
除選型以及安裝方面的質量控制措施對于提高電磁流量計正確性有重要影響以外，在電磁流量計投入運行后期維護管理工作當中，還需要做好對電磁流量計電極污染的防治工作，及時對污染區域進行清垢處理。還需要定期由專人對接地電阻數值進行測量，以保障電磁流量計能夠在安全范圍內可靠、高效的運行，獲取精確的測量參數。
